絞りと光で映りを調整する
皆さんがご使用中(ご使用予定？)の斉藤光学のマイクロスコープに、絞り機構があるのをご存知ですか？
写真を撮るカメラに絞りがあるように、マクロスコープにも絞りがあります。
可変倍率式、ズーム式、どちらにもついています。

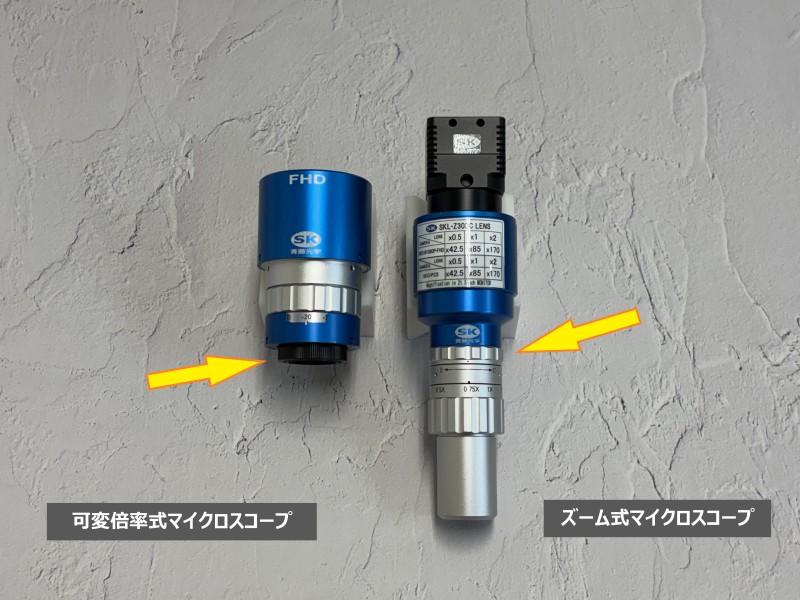

矢印部分が絞り機構。
左がSKM-V300B-FHD、右がSKM-Z300C-FHD2です。
では、SKM-V300B-FHDを使って簡単にご説明しましょう。
【 ポイント１】絞りは開けるほど明るくなるが、焦点深度が浅くなる！（逆もまた然り）
何を当然のことを･･･と、カメラに詳しい方には笑われてしまいそうですが・・・。すみません、私、この会社に入るまでよく分かっていませんでした。
さて、V300Bの絞りは7段階あります。
(※ズーム式の絞り機構はクリックタイプではなく、連続タイプで 「O(OPEN)⇔C(CLOSE)」となっています。)
とくに目盛りを付けてはいませんので、右に回り切った所を0として、左に回すほど数字が大きくなると思ってください。

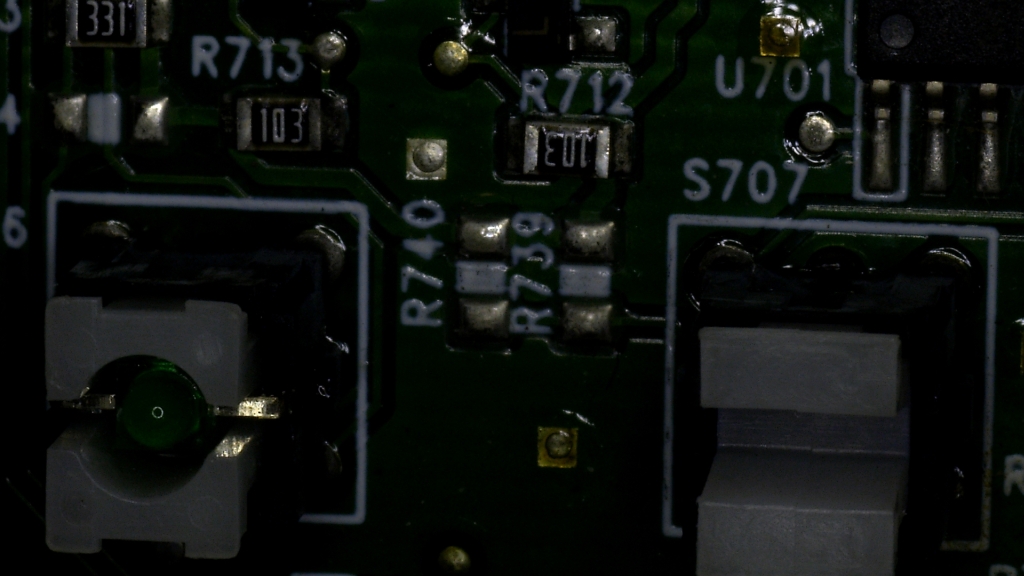

画像A：絞り2

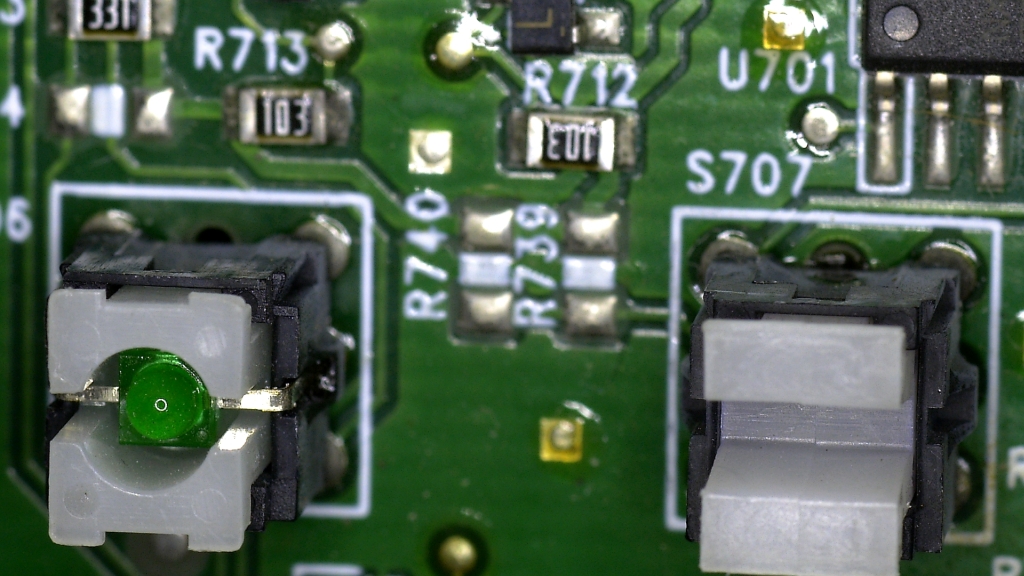

画像Ｂ：絞り4

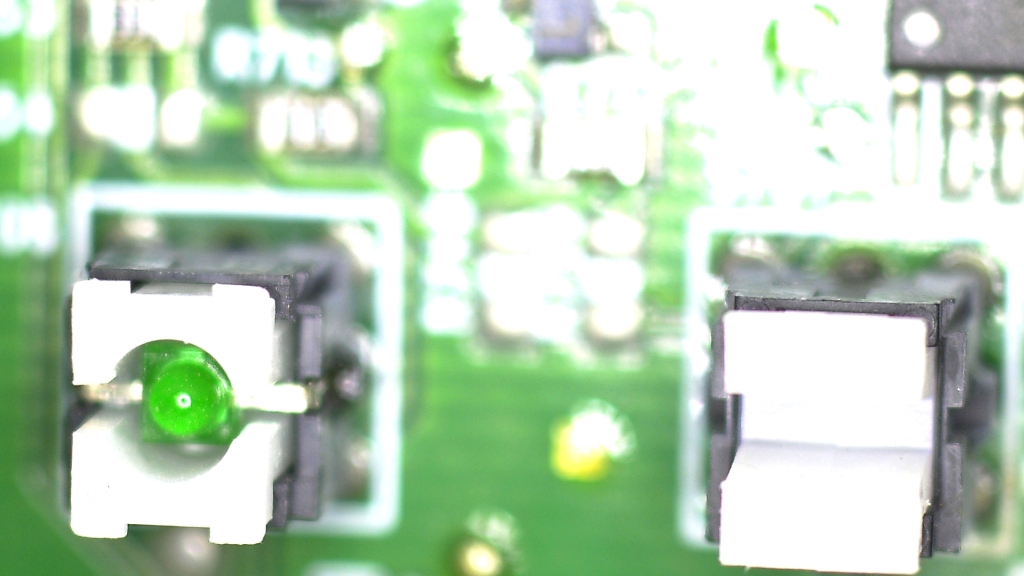

画像Ｃ：絞り6
これら3つの画像は、ピント位置・照明の位置・照明のボリュームを変えていません。
違いは絞りの開き具合だけです。
（画像Ｃの撮影時に、ちょっと袖が基板に触れちゃった可能性も。気持ち右にズレてますね･･･）
絞りを開くほど明るくなり、焦点深度が浅くなっているのが分かると思います。

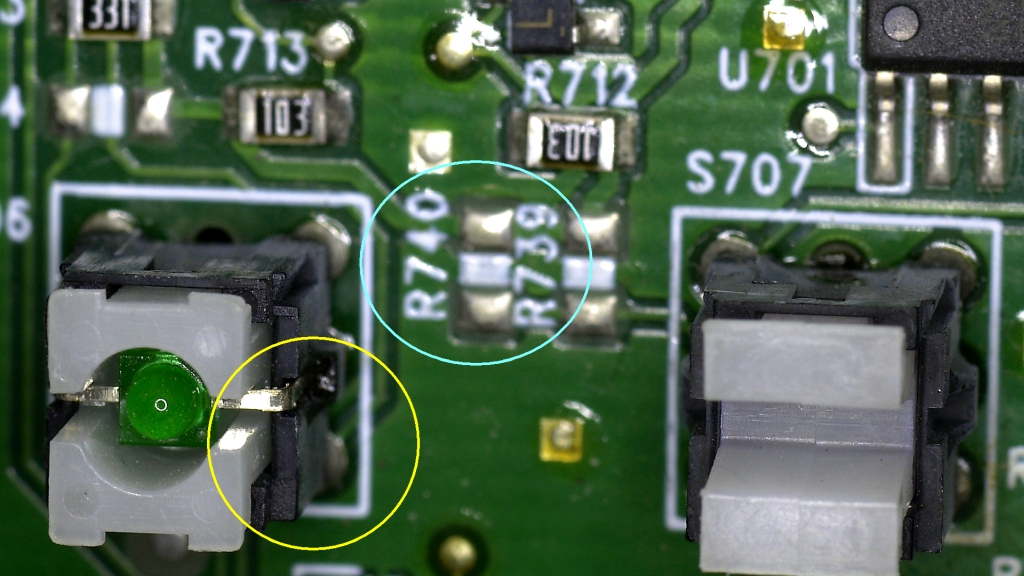

画像Ｂに〇をしました。
水色の○は画像Aと、黄色の○は画像Cと、見比べると分かりやすいと思います。
画像Aの方は暗いですが、文字がくっきりしています。
画像Ｃの方は明るいけど、黄色で○をした箇所がボンヤリしています。
【 ポイント2 】絞りと照明のバランスをとろう！
絞りの開け閉めと、照明位置やボリュームなどで調整してみてください。
下の画像は一例です。
画像Ｄ：絞り2にして、照明位置を下げた状態。
照明のボリュームは最大です。
光量を上げた分、前出の画像Aより明るくなりました。ピントが合っている範囲も、画像Ｂより少し深くなっています。
画面の暗さが気になる方は、光量の大きいSKLS-K110D (オプション照明)を利用するのもいいと思います。
（今回はSKM-V300B-FHDのセット標準照明を使っています。）
【 ポイント3 】絞り過ぎに注意！
ここまでのご説明で、 「焦点深度が深くなるなら、明るい照明を使って絞るほどいいのでは。」
という疑問が出てきた方もおられるのではないでしょうか？
先ほどご紹介したオプション照明を使うのも一手ですが、絞れば絞るほどいいわけでもないのです。

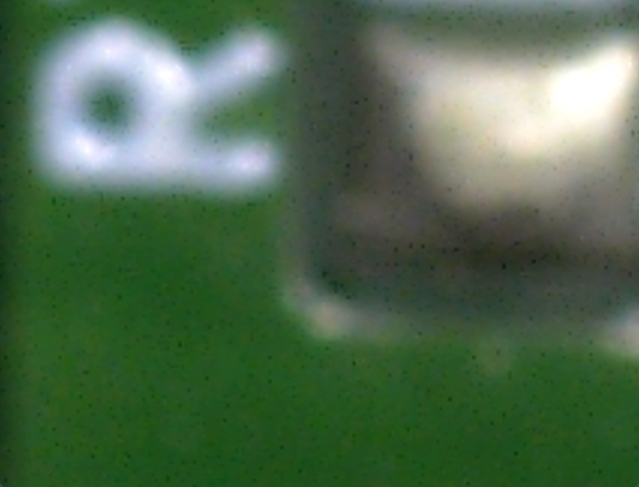

画像Bを拡大して切り取ったもの

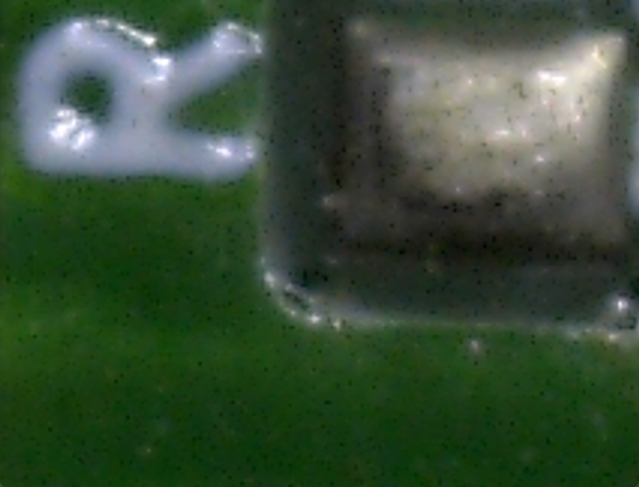

画像Dを拡大して切り取ったもの
お分かりでしょうか？
滑らかさがほんの少し違って、絞った方がちょっと粗い印象です。
ここでは違いが分かるよう、かなり拡大して切り取りましたが、モニタ上の大きさではほとんど違いは分からないです。 ですが、絞り過ぎるとワークによっては綺麗に見えないこともあるということを、頭の片隅にでも入れておいていただけると良いかと思います。
いかがでしたでしょうか？
絞りと光の話題はマイクロスコープに限ったことではなく、カメラを使用した製品いずれにも関係していることです。
大事なのは「見たいところが綺麗に見えるよう、ワークに合った調整をする」こと。
弊社のマイクロスコープは手軽に絞りや光を調整できるので、どなたでも簡単にお使いいただけます。
既に弊社製品をお使いの皆さまも、試してみてくださいね。
これから、という方も、お気軽にデモ機でお試しください。
