PCのモニタ上に2画面表示できるか①
日々お客様から製品についてご相談をいただきます。
時々入ってくるのが「1台のPC用モニタに、2台のマイクロスコープの画面を表示させたい」というお声。
その詳細は様々ですが、よくあるのはこの2つです。
・マイクロスコープを倍率違いで2台用意し、PCモニタ1台に映し出せないか
（低倍で広い範囲を一度に検査し、怪しい個所を見つけた時に高倍のマイクロスコープで確認したい）
（検査箇所に合わせて倍率違いで設定したマイクロスコープを2台用意し、作業効率を上げたい）
（1台はグリッドラインやスケールを表示させて簡単に確認し、もう1台で測りたい）
・マイクロスコープ1台を上から、もう1台を斜めからワークに当てて、PCモニタ1台に映し出せないか
（位置や密着状態を確認するため、2方向から一度に見たい）
（不具合の報告書を作成するために、全体のどの位置で発生しているかも分かるようにしたい）
実は、2つの画像をPCのモニタ1台に表示させることは可能なのです！
重要なのは「どのマイクロスコープを組み合わせて使うか」です。
その組み合わせ次第で、必要なオプションデバイスやソフトウェアが違ってきます。
■ CASE1 モニタ接続マイクロスコープ(FHD) Ｘ モニタ接続マイクロスコープ(FHD)
そもそも、FHDタイプのマイクロスコープの場合は、そのままではPCとつなぐことはできません。
中継器として、XCAPTURE-1というキャプチャーデバイスを
個々のFHDマイクロスコープに接続してPCへ画像を送ります。
PCのモニタ上にはソフトウェアを通して画像を映し出すのですが、
1つのソフトウェアに接続できるマイクロスコープは1台だけです。
ですので、2つの画像を1モニタ画面内に並べるには、
XCapture-1とソフトウェアが2つずつ必要になります。
気を付けならないことは、同じソフトウェアを2つ立ち上げることができない、ということ。

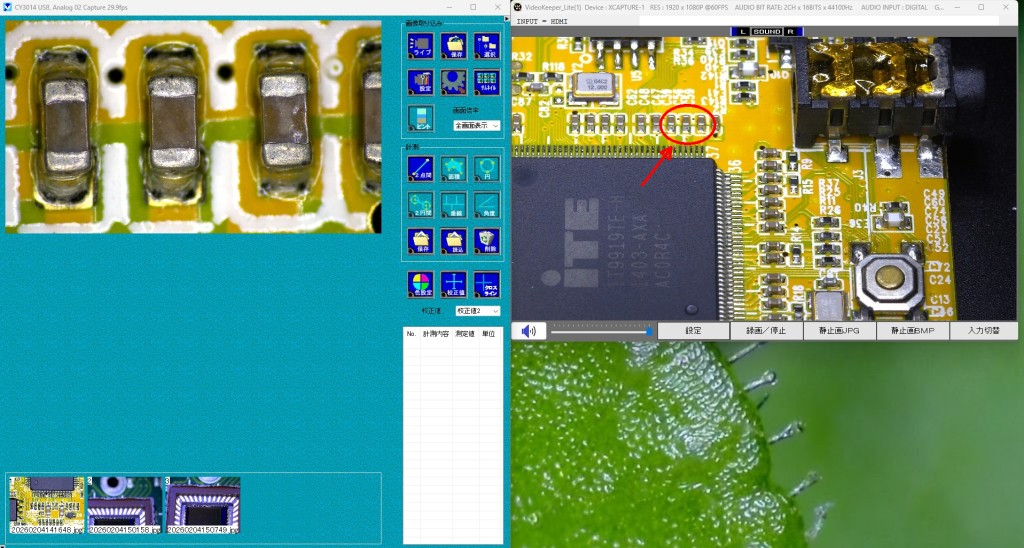

別々のソフトウェアに、それぞれ1台ずつマイクロスコープつなげば、この通り。
左：SKM-Z300C-FHD2、XCAPTURE-1
SK-Viewer (ソフトウェア・2点間計測可)
右：SKM-V300B-FHD、XCAPTURE-1
Video Keeper Lite (ソフトウェア・計測不可)
左：SKM-V300B-FHD、XCAPTURE-1
SK-Viewer 注）V300Bは計測に不向きな機種です
右：SKM-Z300C-FHD2、XCAPTURE-1
SK-Measure (ソフトウェア・計測ソフトウェア)
撮影だけで構わないのか、計測も必要なのか。
計測が必要なら、どんな計測をしたいのか。
検査内容を考慮に入れて、ソフトウェアを選択してくださいね。
また、計測する場合は、真上(又は真横)から当てているマイクロスコープ側で行ってください。
斜めから見ている画像では正しく測れませんので。
マイクロスコープは勿論、キャプチャー装置やソフトウェアの貸出しも行っています。
導入前に実際に試していただくと安心です。
