積層プレート：下層の色が邪魔で表面が見辛い時には？
デスクワークが続くと、段々気になってくるお肉の付き具合･･･。
「歩かなくちゃ！」と万歩計を出してきたのいいけれど、
どうやら壊れているみたいです。
ならば、仕事の役に立ってもらいましょう！と、

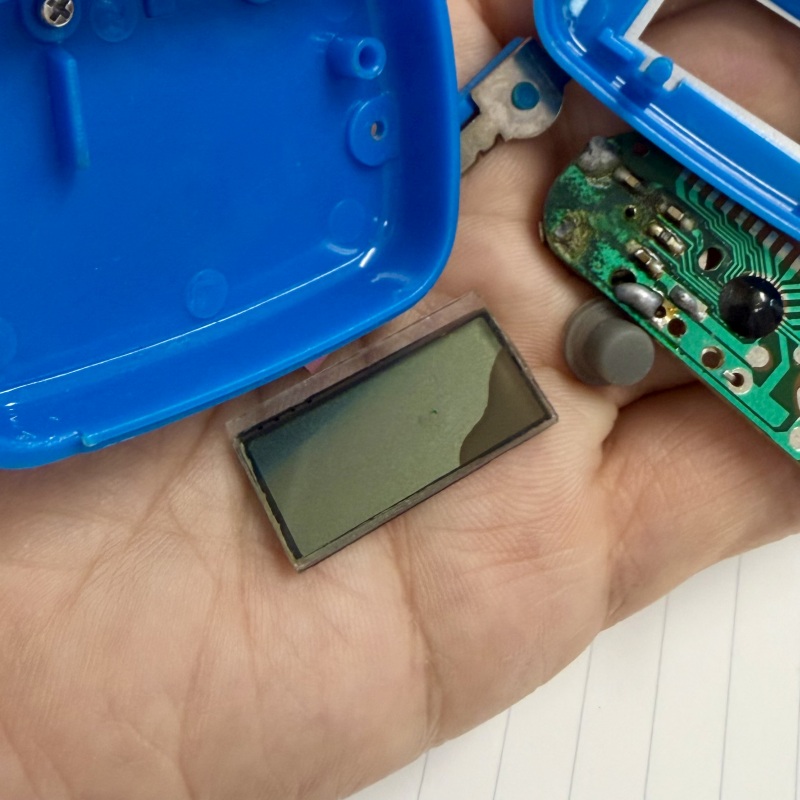

分解して表示盤を取り出してみました。
バラバラにしてみたら、
なぜか反射盤(シート？)の一部が欠けていることが分かりました。
｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・｡
【今回使用したマイクロスコープの構成】
・SKM-Z200C-FHD2 モニタダイレクト接続マイクロスコープ
・XCAPTURE-1 PC接続用キャプチャー装置
・偏光フィルター

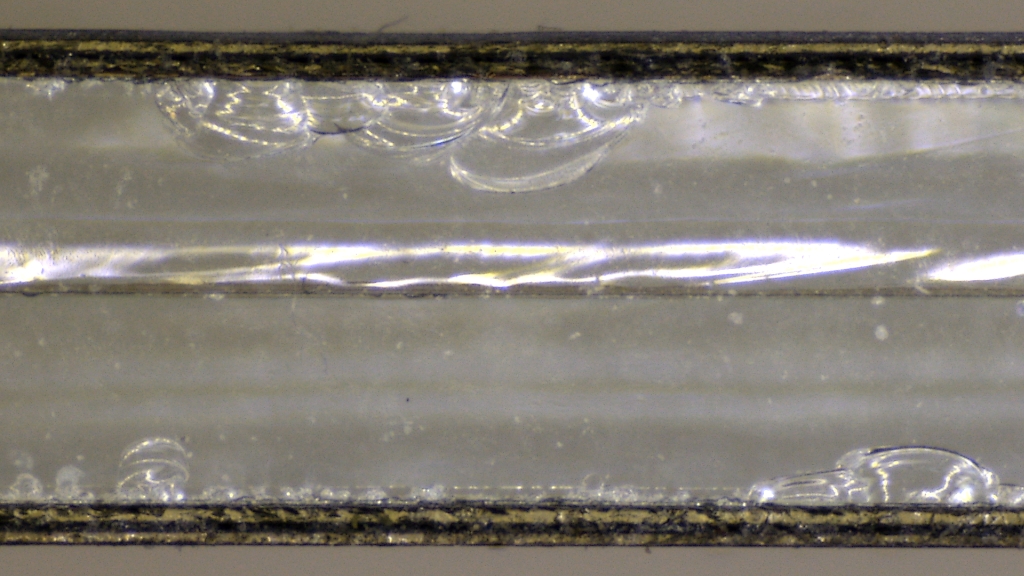

断面を見ると、偏光シートやプラスチック、反射シート等が張り合わされているのが分かります。

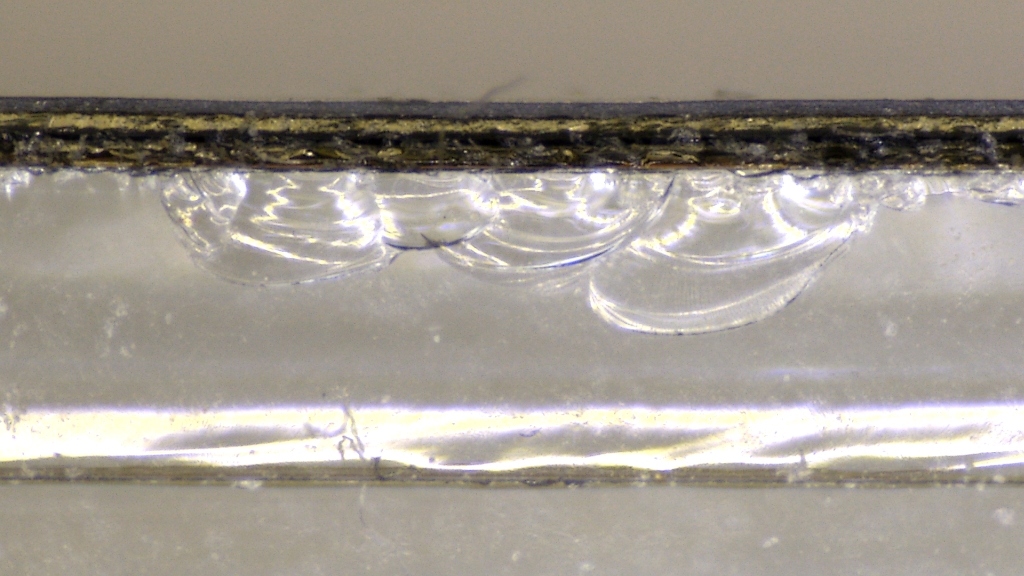

倍率は85倍、どこで手に入れたかも忘れてしまったくらい古い物。
少し倍率を上げて、127.5倍。
ゴミも付いていて、ある程度切ったあとに折り取ったのかしら？
プラスチックの断面が凸凹しています。
表示部を撮影。これも、127.5倍です。
下の反射シートの様子が良く見えます。

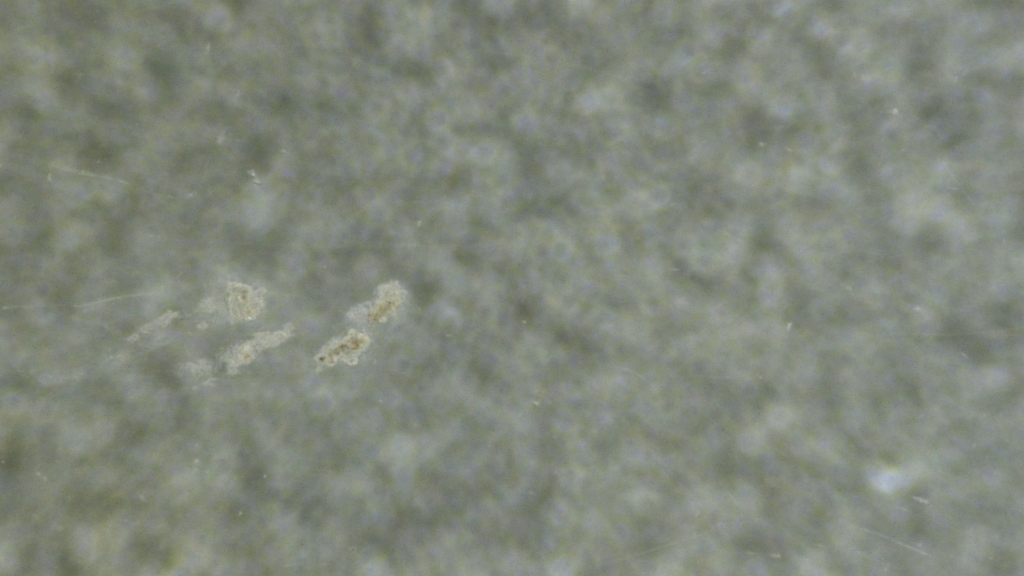

でも画面左側に、何やら白い物がモヤッと。
ピントを上方向に少しずらして表面に合わせると、

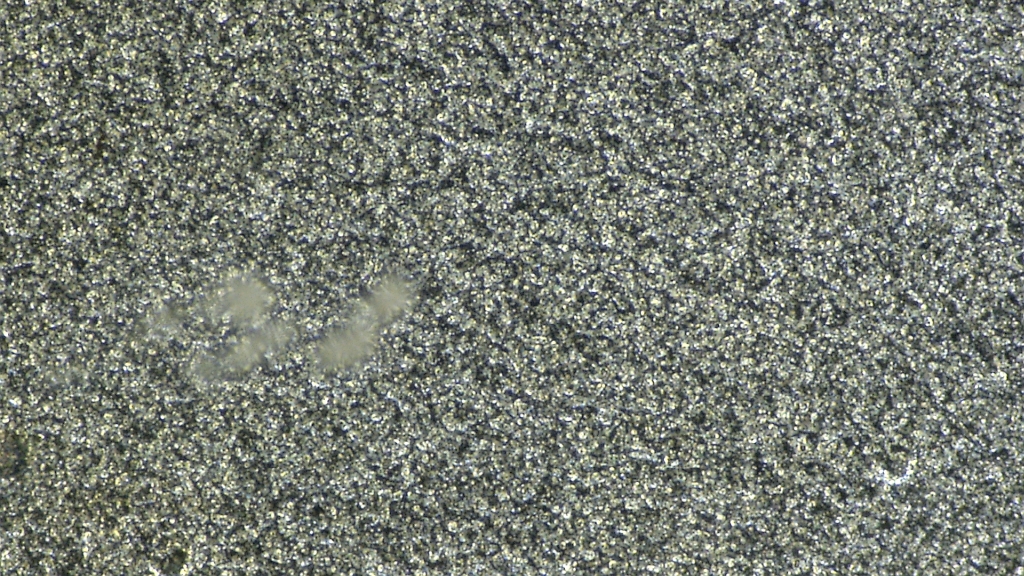

大きな傷が見えました。
ある程度大きな傷は見えるものの、下層の反射シートが邪魔をして細かい傷は見えません。
反射シートにあたって戻ってきた光が表示盤の「偏光フィルター」を通って見えているとしたら、
マイクロスコープ側でもう1枚偏光フィルターを交差するように使ったら、
最上部のプラスチック表面に入ったキズがはっきり見えるかしら？

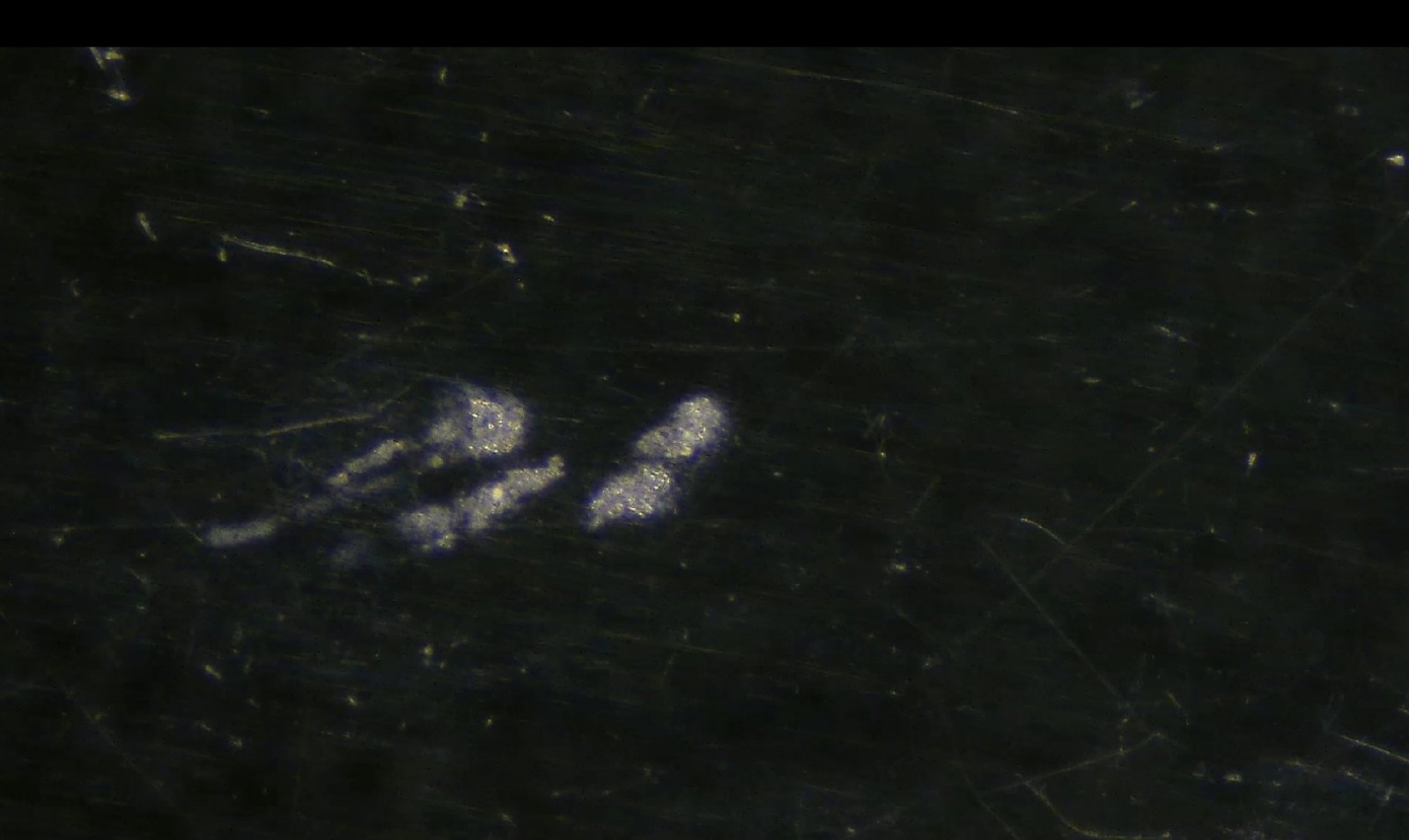

見えました！
細かい擦り傷でいっぱいです！
｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・。｡・ﾟ・
斜めに向けて光を当てれば簡単に表面のキズを見れますが、
反射が大きく、検査数量が多いと目が痛んでしまいます。
より快適に、短時間で検査をするためにはどうしたらいいいか。
マイクロスコープのレンズに偏光フィルターを適正な向きで付ければ、
眩しくもないし、次から次へとワークを置いて見れますよね？
何事も試行錯誤、トライ＆エラーを繰り返すと何とかなる･･･！
もしかしたら･･･の思い付きを、是非デモ機でお試しください。
上手く見えたら、ご注文よろしくお願いします！？
